2FV2液环真空泵

2FV2液环真空泵

产品详情

详细介绍:


我们给出的一些产品介绍


  ① 电机直联设计,节省空间,易于安装,维修方便;

  ② 全部采用国外进口机械密封作为标准配置;

  ③ 全部设有汽蚀保护管接口,如在极限压力下工作,开启汽蚀保护管接口(或与分离器连接)可在最大限度保证吸气效果的情况下消除汽蚀声,并对泵进行保护;

  ④ 独特的柔性排气口设计,不会产生过压缩,确保了FV液环真空泵在其性能范围内效率最佳;

  ⑤ 全部采用Y2系列电机,防护等级IP54、IP55(普通为IP44),绝缘等级为F级绝缘(普通为B级绝缘);

  ⑥ 全部采用SKF进口轴承;

  ⑦ 2FV系列液环真空泵可实现柔性密封件全部为聚四氟乙烯,从而可大大延长真空泵在苛刻工况下的使用寿命;



 其他您可能想了解的



  1.工作结构形式

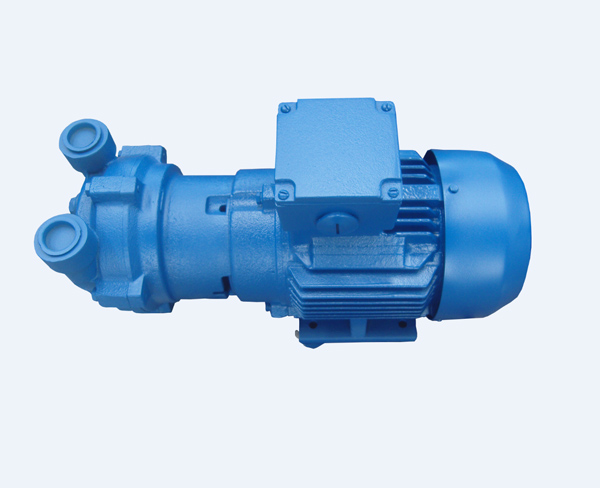

  2FV液环真空泵与电机组成一体积小结构紧凑的单一整体,安装时只需一水平平面即可。而无需底盘。

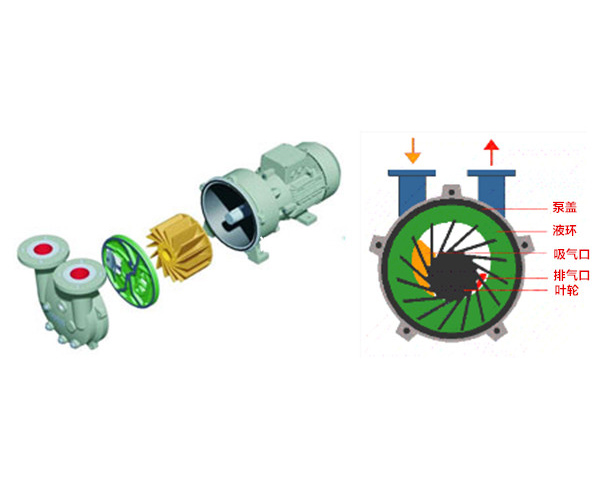

  2FV液环真空泵依据水环原理工作,叶轮偏心安装于泵体内,泵启动后,工作液在泵体内形成一与泵体同心的液环,叶轮    将功率传递给液环。液环在叶轮片间周期性脉动,脉动时,气体自圆盘吸入口吸入,在经压缩自圆盘排气口排出。

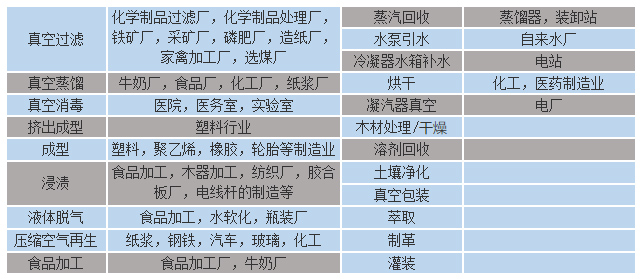

  2.应用领域



  2.1 2FV液环真空泵用于粗真空范围,极限真空由工作液饱和蒸汽压决定。



    2FV系列单级直联结构真空泵适于连续运转,用于形成真空,适合抽除干湿气体,主要   是非易燃,非腐蚀性大气和大    气/蒸汽混合物。工作液通常是水。


  2.2极限真空

  极限真空取决于工作温度和所使用的工作液种类。

  请注意:真空泵在不带有气蚀保护时,吸气压力不得低于80mbar,这是为了避免在水温15℃,所抽除干空气温度在20℃   时在泵内引起气蚀,温度越高,取决于工作液饱和蒸汽压力,所允许的最低吸气压力也会更高些。温度越高吸气能力越低。

  注意:2FV液环真空泵长时间运转在低于最低允许吸气压力下,会发生气蚀现象引起泵的损坏。

  2.3最大排气压力

  按附表1中的流量使用工作液,2FV2系列液环真空泵的最大允许排气压力为1200mbar。

  2.4所抽除的气体或蒸汽

  被抽气体或气体/蒸汽混合物不允许含有固体颗粒,但允许夹杂少量悬浮物或液体。

  表1为所允许的自吸气法兰吸入的最大水量。

  当抽除炙热气体或80℃以上蒸汽时,建议使用2倍于标准流量的工作液(见附表1外循环   联接时)或使用前置冷凝器。

  2.5工作液

  2FV系列液环真空泵运行时,必须不断补充工作液,工作液不含有固体颗粒(如沙子等)  必要时需要加过滤器。

  表1为抽除干空气时,所必需的工作液补充量。为保证有足够的工作液流入,供液压力应   高于吸气压力1bar.

  工作液随同被抽气体一起排出。

  分离器作为一附件用以分离气体和工作液。同时分离器可允许部分工作液循环使用。

技术参数:
